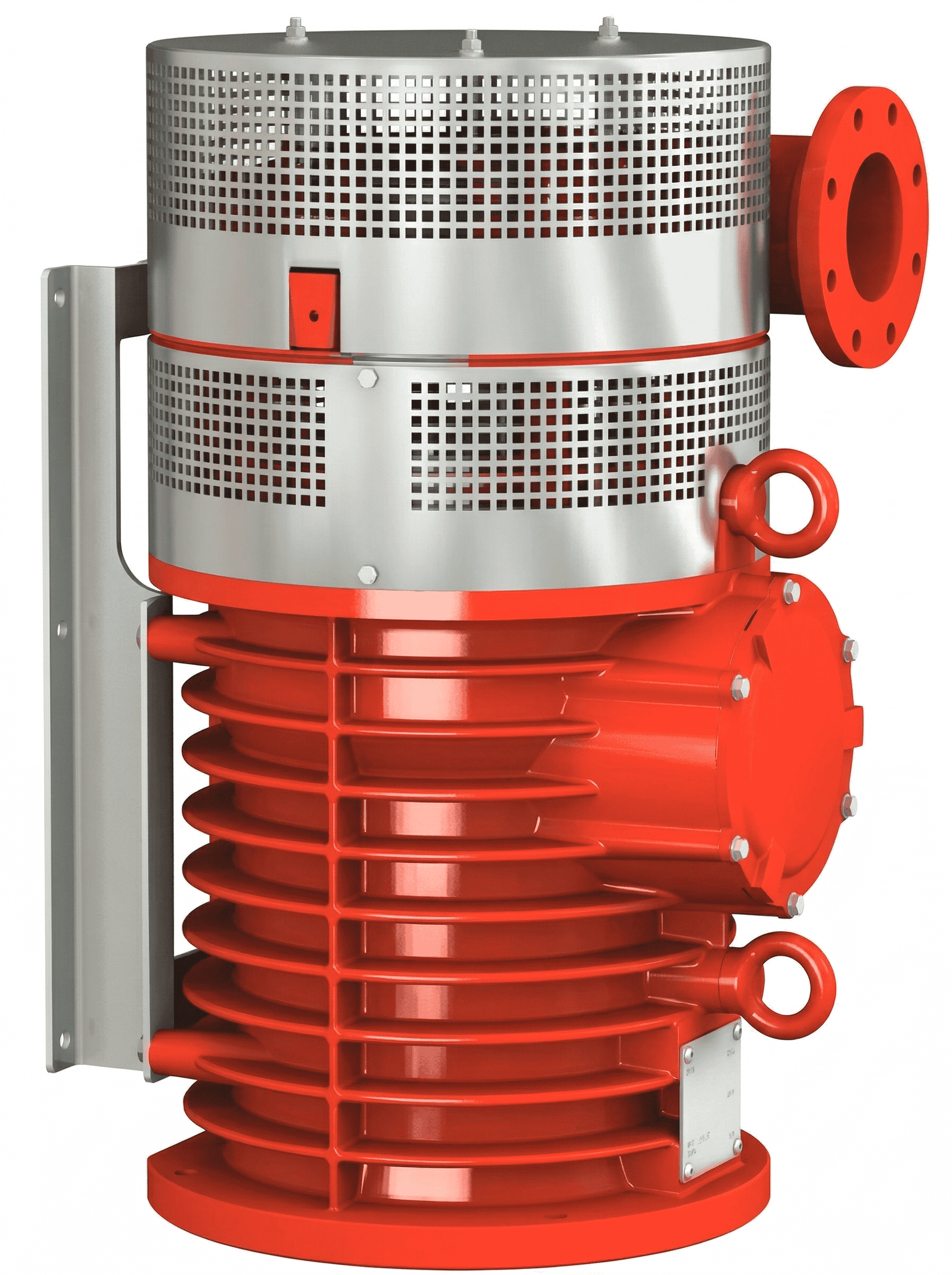

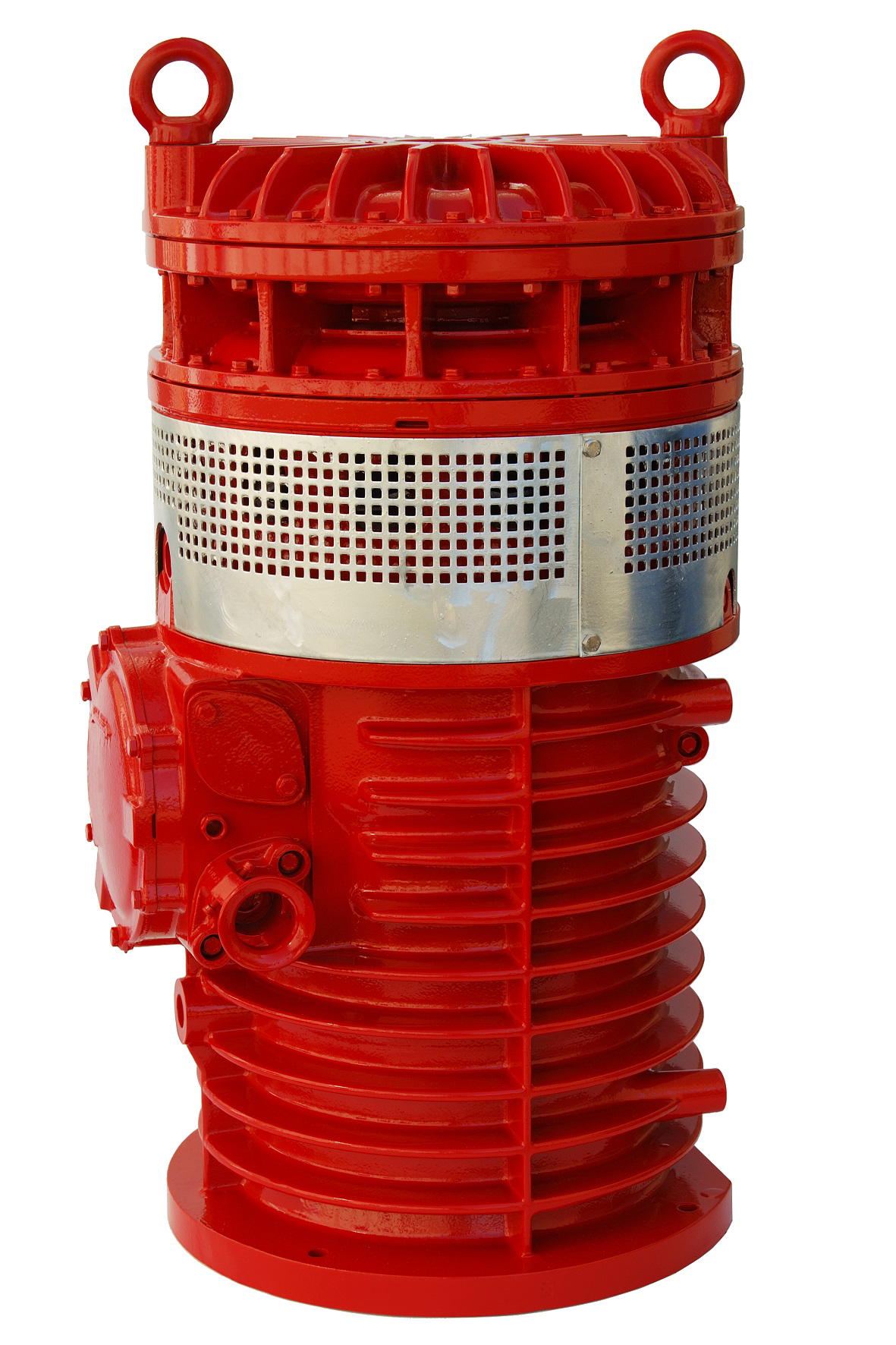

Выберите модель насоса
Справочник деталей насосов серии SDP-90
Ниже представлен полный перечень оригинальных запасных частей и аналогов Xylem для погружных насосов NORDPUMP серии SDP-90 (SDP-90-H, SDP-90-N). Нажмите на заголовок, чтобы развернуть таблицу.
| Артикул NORDPUMP | Артикул Xylem (Flygt/Grindex) | Наименование (RU) | Наименование (EN) | Код ТН ВЭД |
|---|---|---|---|---|
| 130995 | 00-00000826232 | Стопорное кольцо (Retaining Ring, SGH 110) | Стопорное кольцо (Retaining Ring, SGH 110) | 7318210009 |
| 132260 | 00-00000814158 | Болт шестигранный (Hexagon Head Screw, M12x45-A2-70) | Болт шестигранный (Hexagon Head Screw, M12x45-A2-70) | 7318157009 |
| 132274 | 00-00000823520 | Шайба (Plain Washer, IS07089-12-A2) | Шайба (Plain Washer, IS07089-12-A2) | 7318220009 |
| 132280 | 00-00000822359 | Гайка шестигранная (Hexagon Nut, M12-A2-70) | Гайка шестигранная (Hexagon Nut, M12-A2-70) | 7318169109 |
| 132442 | GX0000000844656 | Шпилька (Stud M12x80-A2-70) | Шпилька (Stud M12x80-A2-70) | 7318190009 |
| 133063 | 00-00004282217 | Инспекционный болт (Inspection Screw) | Инспекционный болт (Inspection Screw) | 7318157009 |
| 133064 | 00-00000827390 | Уплотнительное кольцо (O-Ring, 19,2x3,0 NBR) | Уплотнительное кольцо (O-Ring, 19,2x3,0 NBR) | 4016930005 |
| 410053 | 410053 | Масло вазелиновое, литр (Oil ISO VG 32) | Масло вазелиновое, литр (Oil ISO VG 32) | — |
| 410081 | 00-00000825906 | Стопорное кольцо (Retaining Ring, SGA 40) | Стопорное кольцо (Retaining Ring, SGA 40) | 7318210009 |
| 410189 | 00-00000802305 | Штифт (Parallel Pin, SMS 2374 CP-H8-4x10-1650) | Штифт (Parallel Pin, SMS 2374 CP-H8-4x10-1650) | 7318290009 |
| 410192 | 00-00000805777 | Штифт (Tension Pin, FRP 5x12-1770- HRC 38-44) | Штифт (Tension Pin, FRP 5x12-1770- HRC 38-44) | 7318290009 |
| 410193 | 00-00000807591 | Шпонка (Parallel Key, 12x8x63-A4) | Шпонка (Parallel Key, 12x8x63-A4) | 7318240009 |
| 410195 | 00-00000814879 | Болт шестигранный (Hexagon Head Screw, M10x20-A4-70) | Болт шестигранный (Hexagon Head Screw, M10x20-A4-70) | 7318157009 |
| 410196 | 00-00000814137 | Болт шестигранный (Hexagon Head Screw, M10x55-A2-70) | Болт шестигранный (Hexagon Head Screw, M10x55-A2-70) | 7318157009 |
| 410197 | 00-00000814156 | Болт шестигранный (Hexagon Head Screw, M12x35-A2-70) | Болт шестигранный (Hexagon Head Screw, M12x35-A2-70) | 7318157009 |
| 410198 | 00-00000814163 | Болт шестигранный (Hexagon Head Screw, M12x70-A2-70) | Болт шестигранный (Hexagon Head Screw, M12x70-A2-70) | 7318157009 |
| 410199 | 00-00000814166 | Болт шестигранный (Hexagon Head Screw, M12x90-A2-70) | Болт шестигранный (Hexagon Head Screw, M12x90-A2-70) | 7318157009 |
| 410200 | 00-00000814291 | Болт шестигранный (Hexagon Head Screw, M16x50-A4-70) | Болт шестигранный (Hexagon Head Screw, M16x50-A4-70) | 7318157009 |
| 410204 | 00-00000817403 | Болт (Slotted Head Screw, M10x30-A4-70) | Болт (Slotted Head Screw, M10x30-A4-70) | 7318157009 |
| 410205 | 00-00000820060 | Болт (Hexagon socket head screw, M10x70-A2-70) | Болт (Hexagon socket head screw, M10x70-A2-70) | 7318157009 |
| 410206 | 00-00000820324 | Болт шестигранный (Hexagon socket head screw, M10x12-A2-70) | Болт шестигранный (Hexagon socket head screw, M10x12-A2-70) | — |
| 410207 | 00-00000822239 | Круглая гайка (Round Nut, ISO 2982-M70x2) | Круглая гайка (Round Nut, ISO 2982-M70x2) | — |
| 410208 | 00-00000822602 | Гайка шестигранная (Hexagon Nut, M10) | Гайка шестигранная (Hexagon Nut, M10) | — |
| 410209 | 00-00000823095 | Рым-болт (Lifting Eye Bolt, M30) | Рым-болт (Lifting Eye Bolt, M30) | — |
| 410211 | 00-00000823687 | Шайба (Plain Washer, ISO 7093 SPEC,10,5x28x2- -5150-04) | Шайба (Plain Washer, ISO 7093 SPEC,10,5x28x2- -5150-04) | 7318220009 |
| 410212 | 00-00000824085 | Шайба (Plain Washer, 16,5x20,5x2-A2-70 For Cable Ø=(14)-16) | Шайба (Plain Washer, 16,5x20,5x2-A2-70 For Cable Ø=(14)-16) | 7318220009 |
| 410220 | 00-00000824136 | Шайба (Plain Washer, 46,5x70x2-A2-70) | Шайба (Plain Washer, 46,5x70x2-A2-70) | — |
| 410225 | 00-00000824639 | Роликовый подшипник (Roller Bearing, 310 ECP/ C3 50x110x27) | Роликовый подшипник (Roller Bearing, 310 ECP/ C3 50x110x27) | 8482400009 |
| 410229 | 00-00000825139 | Запорная шайба (Lock Washer) | Запорная шайба (Lock Washer) | — |
| 410231 | 00-00000826234 | Стопорное кольцо (Retaining Ring, SGH 115) | Стопорное кольцо (Retaining Ring, SGH 115) | 7318210009 |
| 410236 | GX0000000827114 | Заглушка (PLUG, R11/4" DIN 908 FZB) | Заглушка (PLUG, R11/4" DIN 908 FZB) | — |
| 410238 | 00-00000827406 | Уплотнительное кольцо (O-Ring, 69,2x5,7-NBR) | Уплотнительное кольцо (O-Ring, 69,2x5,7-NBR) | 4016930005 |
| 410239 | 00-00000827419 | Уплотнительное кольцо (O-Ring, 134,3x5,7-NBR) | Уплотнительное кольцо (O-Ring, 134,3x5,7-NBR) | — |
| 410240 | 00-00000827500 | Уплотнительное кольцо (O-Ring, 269,3x5,7 NBR) | Уплотнительное кольцо (O-Ring, 269,3x5,7 NBR) | 4016930005 |
| 410241 | 00-00000827509 | Уплотнительное кольцо (O-Ring, 419,3x5,7 NBR) | Уплотнительное кольцо (O-Ring, 419,3x5,7 NBR) | 4016930005 |
| 410242 | 00-00000827513 | Уплотнительное кольцо (O-Ring, 499,3x5,7 NBR) | Уплотнительное кольцо (O-Ring, 499,3x5,7 NBR) | 4016930005 |
| 410247 | 00-00000834752 | Перемычка (Closing Link) | Перемычка (Closing Link) | 8536901000 |
| 410248 | 00-00000835151 | Соединительная плата (Connection Terminal Board) | Соединительная плата (Connection Terminal Board) | — |
| 410250 | 00-00000840945 | Шариковый подшипник (Ball Bearing, 7314 70x150x70) | Шариковый подшипник (Ball Bearing, 7314 70x150x70) | 8482109008 |
| 410251 | 00-00000842520 | Уплотнительное кольцо (Seal Ring) | Уплотнительное кольцо (Seal Ring) | 4016930005 |
| 410252 | 00-00000842657 | Уплотнительная шайба (Sealing Washer) | Уплотнительная шайба (Sealing Washer) | 4016930005 |
| 410254 | 00-00000843567 | Уплотнитель (Seal Sleeve) | Уплотнитель (Seal Sleeve) | 4016930005 |
| 410262 | 00-00000843586 | Уплотнитель (Seal Sleeve, Ø (43)-46 mm) | Уплотнитель (Seal Sleeve, Ø (43)-46 mm) | — |
| 410267 | 00-00000844618 | Шпилька (Stud M10x60-A2-70) | Шпилька (Stud M10x60-A2-70) | 7318190009 |
| 410350 | 00-00000941922 | Контрольный кабель (Control cable, 7x1,5mm² (Ø 15-17 mm)) | Контрольный кабель (Control cable, 7x1,5mm² (Ø 15-17 mm)) | 8544499509 |
| 410353 | 00-00000942066 | Кабель (Motor cable, 4G50mm² (Ø 41-45 mm)) | Кабель (Motor cable, 4G50mm² (Ø 41-45 mm)) | — |
| 410532 | 00-00000814147 | Болт шестигранный (Hexagon head screw, M12X60-A2-70) | Болт шестигранный (Hexagon head screw, M12X60-A2-70) | — |
| 410544 | 00-00000825016 | Запорная шайба (Lock washer, M10-2343) | Запорная шайба (Lock washer, M10-2343) | — |
| 410562 | 00-00000827467 | Уплотнительное кольцо (O-ring) | Уплотнительное кольцо (O-ring) | 4016930005 |
| 410916 | 00-00000834265 | Клемма (Terminal block) | Клемма (Terminal block) | 8536901000 |
| 5002020 | 00-00000814824 | Болт шестигранный (Hexagon Head Screw, M6x12-A4-70) | Болт шестигранный (Hexagon Head Screw, M6x12-A4-70) | 7318157009 |
| 5002222 | 00-00000822333 | Гайка шестигранная (Hexagon Nut, M10-A4-70) | Гайка шестигранная (Hexagon Nut, M10-A4-70) | 7318163009 |
| 5002226 | 00-00000823576 | Шайба (Plain Washer, ISO7089-10-A4) | Шайба (Plain Washer, ISO7089-10-A4) | 7318220009 |
| 5003732 | 00-00000827501 | Уплотнительное кольцо (O-Ring, 279,3x5,7 NBR) | Уплотнительное кольцо (O-Ring, 279,3x5,7 NBR) | 4016930005 |
| 5017403 | 00-00002804601 | Регулировочная шайба 0,3мм (Adjusting Washer) | Регулировочная шайба 0,3мм (Adjusting Washer) | 7318220009 |
| 5017404 | 00-00002804600 | Регулировочная шайба 0,5мм (Adjusting Washer) | Регулировочная шайба 0,5мм (Adjusting Washer) | 7318220009 |
| 5036800 | 00-00003022100 | Пружина (Compression Spring) | Пружина (Compression Spring) | 7320208508 |
| 5039502 | 00-00006831430 | Механический уплотнитель (Mechanical seal, upper) | Механический уплотнитель (Mechanical seal, upper) | 8484200000 |
| 5120000 | 00-00002800601 | Заглушка (El-lead through) | Заглушка (El-lead through) | 8536901000 |
| 5120300 | GX0000002989900 | Шпилька (Stud) | Шпилька (Stud) | — |
| 5120400 | 00-00003059802 | Болт (Gland screw) | Болт (Gland screw) | 7318157009 |
| 5120700 | 00-00003416600 | Крышка (Cover) | Крышка (Cover) | — |
| 5120901 | GX0000003763201 | Корпус насоса (Pump housing) | Корпус насоса (Pump housing) | 8413910008 |
| 5121101 | — | Фильтр (Strainer compl. stainless steel) | Фильтр (Strainer compl. stainless steel) | — |
| 5121300 | 00-00003821000 | Шайба (Plain Washer) | Шайба (Plain Washer) | 7318220009 |
| 5121404 | 00-00003824304 | Корпус статора (Stator Housing) | Корпус статора (Stator Housing) | — |
| 5121500 | 00-00003824600 | Крышка (Cover) | Крышка (Cover) | 8413910008 |
| 5121600 | 00-00003824705 | Нижнее гнездо подшипника (Bearing Housing, lower) | Нижнее гнездо подшипника (Bearing Housing, lower) | 8413910008 |
| 5121700 | 00-00003824904 | Крышка подшипника (Bearing Cover) | Крышка подшипника (Bearing Cover) | — |
| 5121800 | 00-00003825000 | Корпус диффузора (Diffuser Coat.) | Корпус диффузора (Diffuser Coat.) | 8413910008 |
| 5121901 | GX0000003825708 | Ротор (Shaft Unit) | Ротор (Shaft Unit) | 8503009900 |
| 5122000 | GX0000003826201 | Корпус диффузора (Diffuser Coat.) | Корпус диффузора (Diffuser Coat.) | 8413910008 |
| 5122100 | 00-00003827203 | Защитное кольцо (Wear Ring) | Защитное кольцо (Wear Ring) | 4016930005 |
| 5122200 | 00-00003827400 | Фланец (Flange Complete) | Фланец (Flange Complete) | 7326909808 |
| 5122300 | 00-00003827700 | Шайба (Washer) | Шайба (Washer) | 7318220009 |
| 5122400 | 00-00003827800 | Крыльчатка (Impeller unit) | Крыльчатка (Impeller unit) | 7415290000 |
| 5122500 | GX0000003827902 | Всасывающая поверхность (Suction Cover) | Всасывающая поверхность (Suction Cover) | 8413910008 |
| 5122700 | 00-00003828100 | Фланец (Flange) | Фланец (Flange) | 7326909808 |
| 5122900 | 00-00003828300 | Защита от износа (Wear Protection) | Защита от износа (Wear Protection) | 4016930005 |
| 5123000 | 00-00003828502 | Уплотнитель (Sleeve) | Уплотнитель (Sleeve) | 4016930005 |
| 5123201 | 00-00003840351 | Механический уплотнитель (Mechanical Seal) | Механический уплотнитель (Mechanical Seal) | 8484200000 |
| 5123906 | GX0000003856206 | Рабочее колесо (Impeller N type,50Hz) | Рабочее колесо (Impeller N type,50Hz) | 4016930008 |
| 5124205 | 00-00004005705 | Защитное кольцо (Wear Ring) | Защитное кольцо (Wear Ring) | — |
| 5124301 | 00-00004005911 | Корпус диффузора (Diffuser Coated) | Корпус диффузора (Diffuser Coated) | 8413910008 |
| 5124500 | — | Резиновая прокладка для защиты двигателя (Protective Casing) | Резиновая прокладка для защиты двигателя (Protective Casing) | 4016930005 |
| 5124600 | 00-00004092101 | Диск диффузора (Diffuser Disc coated) | Диск диффузора (Diffuser Disc coated) | 8413910008 |
| 5124700 | 00-00004092301 | Диск диффузора (Diffuser Disc coated) | Диск диффузора (Diffuser Disc coated) | 8413910008 |
| 5125300 | 00-00004717300 | Шайба (Washer) | Шайба (Washer) | 7318220009 |
| 5125400 | 00-00004717400 | Гнездо подшипника (Bearing Housing) | Гнездо подшипника (Bearing Housing) | 8413910008 |
| 5125500 | 00-00004915301 | Датчик контроля температуры (Detector Unit Pt100 ) | Датчик контроля температуры (Detector Unit Pt100 ) | 8536490000 |
| 5125600 | 00-00004972200 | Шайба (Washer) | Шайба (Washer) | 7318220009 |
| 5125700 | 00-00004983600 | Уплотнитель (Sleeve) | Уплотнитель (Sleeve) | 4016930005 |
| 5126201 | 00-00005608638 | Статор (Stator 42-26-2F, 660/380V 50HZ) | Статор (Stator 42-26-2F, 660/380V 50HZ) | 8503009900 |
| 5126300 | — | Шайба (Plain Washer) | Шайба (Plain Washer) | 7318220009 |
| 5126400 | 00-00006014600 | Запорная шайба (Lock Washer) | Запорная шайба (Lock Washer) | 7318220009 |
| 5127200 | 00-00007022300 | Пластина (Plate) | Пластина (Plate) | — |
| 5127300 | 00-00007066000 | Масляный бак (Oil Housing) | Масляный бак (Oil Housing) | — |
| 5127401 | 00-00007093801 | Фильтр (Strainer, stainless steel) | Фильтр (Strainer, stainless steel) | — |
| 5127501 | 00-00007093901 | Фильтр (STRAINER, STAINLESS STEEL) | Фильтр (STRAINER, STAINLESS STEEL) | — |
| 5147205 | 00-00006056101 | Входной фланец (Entrance flange) | Входной фланец (Entrance flange) | 7307910000 |
| 5148801 | 00-00006111401 | Кольцо (Ring) | Кольцо (Ring) | 7318220009 |
| 5164500 | 00-00007289200 | Рабочее колесо (Impeller) | Рабочее колесо (Impeller) | 8413910008 |
| 5173800 | GX0000004006106 | Корпус диффузора (Diffuser Coat.) | Корпус диффузора (Diffuser Coat.) | 8413910008 |
| 5183300 | 00-00007779600 | Кольцо (Spring ring, solid) | Кольцо (Spring ring, solid) | 4016930005 |
| 900001 | — | Болт (Hexagon Head Screw M10х50) | Болт (Hexagon Head Screw M10х50) | — |
| 900002 | — | Наконечник 50мм2 (Cable lug 50mm2) | Наконечник 50мм2 (Cable lug 50mm2) | — |
| 900003 | — | Наконечник 25мм2 (Cable lug 25mm2) | Наконечник 25мм2 (Cable lug 25mm2) | — |
| 900004 | — | Наконечник d10,5мм 1,5-2,5мм2 (Cable lug 1,5-2,5) | Наконечник d10,5мм 1,5-2,5мм2 (Cable lug 1,5-2,5) | — |
